简介：
40CrNiMoA具有高强度、高韧性和良好的淬透性，并有抗过热的稳定性，白点敏感性高，有回火脆性倾向。钢的焊接性差，焊前需经高温预热，焊后进行消除应力处理。一般在调质状态下使用，也可在低温回火后或等温淬火后作为超高强度钢使用。
牌号：40CrNiMoA
合金结构钢
归类：合金钢
性能：强度 硬度 易切削性 淬透性 渗碳性
标签：高级优质合金结构钢
说明：
40CrNiMoA用于制造要求韧性好、强度高及大尺寸的重要调质零件，如重型机械中承受高载荷的轴类，直径大于250mm的汽轮机轴、叶片、高载荷的传动件、紧固件(螺钉、螺栓、螺柱等)、曲轴、齿轮等；也可用于工作温度超过400°C的转子轴和叶片等。此外还可以进行渗氮处理制造特殊要求的重要零件。
该钢冷变形性能较差，热压力加工性能良好，一般采用热镦加工螺钉、螺栓头部。材料切削加工性能中等。
范围：
—本标准规定了热轧和锻制的合金结构钢尺寸、外形、重量及允许偏差、技术要求、检验方法、检验规则、包装、标志和质量证明书等。
—本标准所规定牌号的化学成分亦适用于钢锭、钢坯及其制品

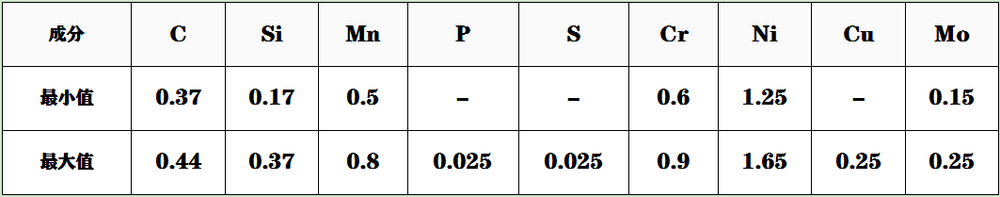

40CrNiMoA 化学元素成分含量(%)：
① 本标准中规定带A字标志的牌号仅能作为高级优质钢订货，其他牌号按优质钢订货；
② 根据需方要求，可对表中各牌号按高级优质钢（指不带A）或特级优质钢（全部牌号）订货，只需在所订牌号后加A或E字标志（对有A字牌号应先去掉A），需方对表中牌号化学成分提出其他要求可按特殊要求订货。
③ 统一数字代号系根据GB/T17616规定列入，优质钢尾部数字为2，高级优质钢（带A钢）尾部数字为3，特级优质钢（带E钢）尾部数字为6。

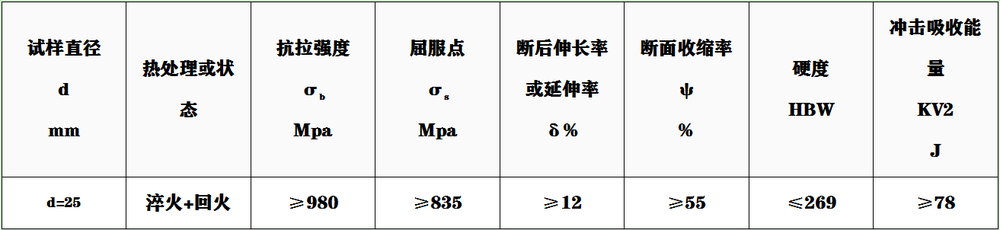

40CrNiMoA 机械性能：
①热处理温度允许调整范围：淬火±15°C，低温回火±20°C，高温回火±50°C
②表中所列力学性能适用于截面尺寸不大于80mm的钢材。尺寸大于80至100mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低1%（绝对值）、5%（绝对值）及5%；尺寸大于100至150mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低2%（绝对值）、10%（绝对值）及10%；尺寸大于150至250mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低3%（绝对值）、15%（绝对值）及15%；
③ 硼钢在淬火前可先经正火，正火温度应不高于其淬火温度，铬锰钛钢第一次淬火可用正火代替
④ 拉伸试验时试样钢上不能发现屈服，无法测定屈服点σs情况下，可以测规定残余伸长应力σ<sub>τ0.2</sub>
⑤表中硬度为钢材退火或高温回火供应状态布氏硬度HB10/3000的值
热处理：
淬火温度850°C 油冷；回火温度600°C 水冷、油冷
